關鍵供電事件追溯與 電力品質監測 解決方案

智慧型電力品質監測器，專為工廠、科技廠、醫院、資料中心、商辦大樓與關鍵設備場域之 電力品質監測 解決方案。

當現場發生設備跳機、產線異常、電壓暫降、諧波干擾、三相不平衡或供電不穩時，監測器可協助使用者即時記錄事件、保存波形、分析異常原因，讓問題不再只能靠經驗猜測。

為什麼需要 電力品質監測？

許多現場雖然已有電表、保護電驛或斷路器，但這些設備通常只能提供：

• 電壓、電流、功率等基本數據
• 保護動作狀態
• 簡單警報訊息
• 用電量統計

但當設備突然跳機、變頻器異常、PLC重啟、產線停頓時，往往仍然無法回答：

真正發生了什麼？
異常持續多久？
是哪一相電壓發生問題？
是否有電壓暫降或暫升？
是否受到諧波或三相不平衡影響？
是內部設備問題，還是外部供電問題？

電力品質監測器的核心價值，就是讓現場擁有完整的電力事件追溯能力。

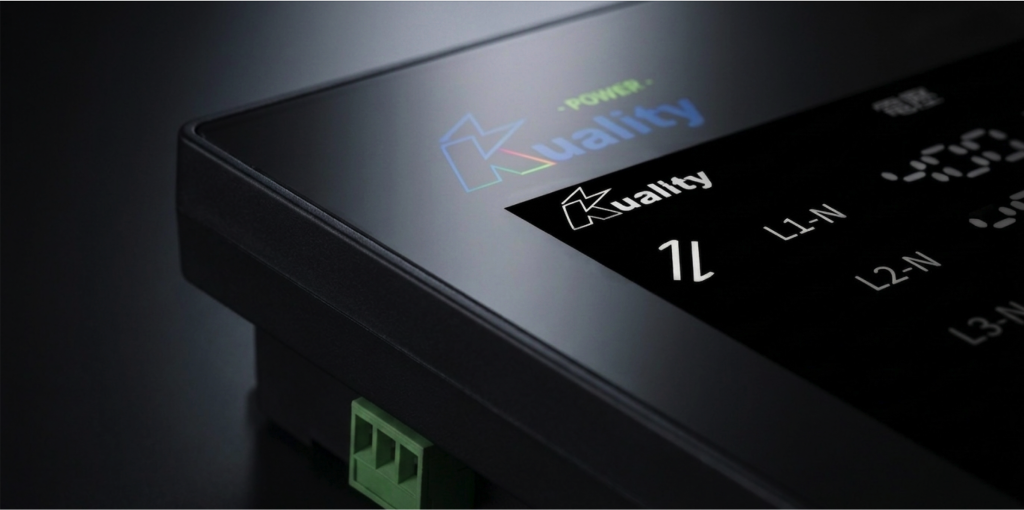

智慧型電力品質監測器 – KPQR系列 – 可協助解決的問題

KPQR 系列 – 智慧型電力品質監測器，提供確認電力品質問題的第一步驟。

1. 設備不明原因跳機

變頻器、PLC、伺服驅動器、控制電源、空壓機、冷凍機、醫療設備或資訊機房設備，可能因瞬間電壓異常而跳脫。

KPQR 可記錄事件發生前後的電壓、電流與波形，協助判斷是否與供電品質有關。

2. 電壓暫降 / 電壓暫升分析

電壓暫降是工業現場常見但不易察覺的問題。
短時間的電壓下降，即使只有數十毫秒，也可能造成設備異常。

KPQR 可捕捉電壓暫降、電壓暫升與中斷事件，並記錄事件時間、持續時間與波形資料。

3. 諧波問題追蹤

變頻器、整流器、UPS、充電設備、電源供應器等非線性負載，可能造成電壓與電流波形失真。

KPQR 可協助分析諧波含量、THD變化與系統負載特性，作為濾波器設計、電容器保護與電力品質改善的依據。

4. 三相不平衡分析

三相電壓或電流不平衡可能造成馬達溫升、效率下降、保護誤動作與設備壽命縮短。

KPQR 可記錄三相電壓、三相電流、相角與不平衡率，協助使用者掌握系統健康狀態。

5. 長時間用電趨勢記錄

除了事件記錄外，KPQR 也可用於長時間電力數據記錄，協助掌握負載變化、用電趨勢、需量特性與電力品質變化。

主要量測與電力品質監測項目

KPQR 可依系統配置提供下列電力品質參數監測：

• 三相電壓
• 三相電流
• 頻率
• 實功率 kW，支援四象限功率潮流
• 虛功率 kvar
• 視在功率 kVA
• 基頻功率潮流
• 用電需量、最大用電需量
• 功率因數 PF、偏移功率因數DPF
• 諧波功率kvar
• 電壓諧波
• 電流諧波
• THD 總諧波失真
• 電壓與電流波形
• 三相電壓與電流不平衡率
• 正序、負序、零序分量
• 每月累積用電/發電量統計
• 事件波形記錄
• 長時間趨勢記錄

事件偵測功能

KPQR 可偵測事件並自動記錄事件資料，包含：

• 事件發生時間
• 事件類型
  • 電壓暫降/暫升
  • 過電流
  • 高諧波失真
  • 相序異常
  • 高不平衡率
• 事件持續時間
• 事件前後電壓變化
• 波形數據資料
• 諧波數據資料
• 有效值數據資料

這些資料可協助工程人員快速判斷異常原因，避免每次故障都只能憑經驗推測。

適用場域

KPQR 適合應用於下列場域：

工業製造廠

適合監測產線設備、馬達負載、變頻器、空壓機、冷凍機、加工機與自動化設備的供電品質。

半導體與電子廠

適合用於高穩定度製程設備、廠務系統、UPS、配電盤與關鍵迴路監測。

醫院與醫療設備場域

適合用於手術室、ICU、醫療儀器、資訊機房與重要電力迴路監測。

資料中心與機房

適合用於 UPS、PDU、配電盤、機房供電品質與事件追溯。

商辦與大型建築

適合用於大樓主配電盤、電容盤、空調系統、電梯系統與能源管理。

電力品質改善工程

適合作為諧波改善、功率因數改善、電壓暫降分析與系統診斷的量測工具。

KPQR 與一般電表的差異

一般電表主要用於量測與統計用電資料，例如電壓、電流、功率與用電量。

KPQR 則更重視：

• 異常事件捕捉
• 電壓暫降追蹤
• 波形記錄
• 諧波分析
• 長時間趨勢
• 事故原因分析
• 電力品質監測

因此，KPQR 不只是電表，而是協助現場進行電力品質診斷、事件追溯與數據記錄的專業工具。

導入 KPQR 的效益

提升問題判斷速度

當異常發生時，可直接查看事件資料與波形，不再只能依靠現場描述或猜測。

降低停機風險

透過長時間監測，可提早發現電壓、諧波、不平衡與負載異常趨勢。

協助責任釐清

當發生設備跳機或供電異常時，可用數據判斷問題可能來自內部設備、外部供電或特定負載。

支援改善工程

可作為功率因數改善、諧波濾波、電容盤改善與配電系統優化的依據。

建立電力品質資料庫

長期累積現場數據，讓企業能更完整掌握供電狀態與用電品質。

常見應用案例

案例一：變頻器不定期跳機

某工廠變頻器不定期跳機，但現場電表未顯示明顯異常。
導入 KPQR 後，記錄到事件發生瞬間的電壓暫降，協助確認跳機與供電異常有關。

案例二：電容器頻繁損壞

某廠電容器經常故障，更換後仍反覆發生。
透過 KPQR 進行諧波與負載分析後，發現現場存在明顯諧波電流，後續可作為濾波器與電容盤保護設計依據。

案例三：產線偶發停機

某電子廠產線偶爾停頓，但保護設備沒有明確跳脫紀錄。
KPQR 記錄到短時間電壓異常與電流變化，協助工程人員縮小問題範圍。

常見問題 FAQ

Q1：什麼是電力品質？

電力品質是指供電系統的電壓、頻率、波形與穩定度是否符合設備正常運轉需求。常見問題包含電壓暫降、電壓暫升、諧波、閃變、頻率變動與三相不平衡。

Q2：什麼是電壓暫降？

電壓暫降是指電壓在短時間內下降到低於正常範圍。雖然時間可能很短，但仍可能造成變頻器、控制器、PLC、電腦設備或精密設備異常。

Q3：為什麼一般電表看不出電壓暫降？

一般電表多數是顯示平均值或週期性更新資料，若異常時間很短，可能不會被明顯顯示。電力品質監測器則可針對事件進行高速記錄與波形保存。

Q4：KPQR 可以用來查設備跳機原因嗎？

可以。KPQR 可記錄跳機前後的電壓、電流與事件波形，協助判斷跳機是否與供電品質、電壓暫降、諧波或負載變化有關。

Q5：電力品質監測器可用於長時間記錄嗎？

適合。KPQR 為配電盤安裝設計，提供累積趨勢數據、事件偵測、電力品質分析與長時記錄功能，為長時間電力品質監測之解決方案。

Q6：電力品質監測器適合哪些產業？

KPQR 適合工廠、半導體、電子製造、醫院、資料中心、商辦大樓、公共設施與高可靠度供電場域。

Q7：電力品質監測器與電力分析儀有什麼差異？

手持式電力分析儀適合短期量測與診斷；固定式電力品質監測器則適合長期監測、事件記錄與趨勢分析。KPQR 的設計即為安裝於配電盤內，適合長時間安裝於關鍵迴路進行持續監測。

Q8：KPQR 可以協助諧波改善工程嗎？

可以。KPQR 監測長時間諧波電壓、諧波電流與總諧波電壓/電流失真率數據，可作為諧波改善策略評估及濾波器設計之參考依據。

建議導入方式

若現場尚未建立完整電力品質監測系統，建議可從以下方式開始：

1. 選擇經常發生異常的設備或產線
2. 選擇主配電盤或重要分電盤
3. 先導入關鍵迴路監測
4. 累積事件資料與趨勢資料
5. 再依結果擴大監測範圍

這種方式可降低初期投入，同時快速建立有效資料。

適合導入 KPQR 的情境

若您的現場曾發生以下情況，建議導入 KPQR：

• 設備不明原因跳機
• 變頻器偶發異常
• PLC 或控制系統重啟
• 電容器頻繁損壞
• 電壓不穩
• 懷疑有諧波問題
• 產線偶發停機
• 無法釐清供電責任
• 需要長期電力品質紀錄
• 需要建立能源與電力品質資料

如果您正在面臨設備跳機、電壓暫降、諧波、功率因數、電容盤異常或供電品質問題，歡迎與新能電力科技有限公司聯繫。

我們可協助您評估現場需求，規劃適合的電力品質監測方案。
