在三相電力系統中，「 相序 」是一個看似簡單，但實際上對設備運行與量測準確度極為關鍵的概念。
一、何謂電力系統 相序？
一般工業用電力系統採三相供電，而三相供電系統包含 L1、L2、L3(或R、S、T相) 三個相別，彼此相差120°，並依時間順序變化。而相序(phase sequency)，以電壓為例，代表三相電壓掃過一參考定點的方向先後次序：
- 正相序：L1 → L2 → L3
- 逆相序：L1 → L3 → L2
二、相序的物理原理

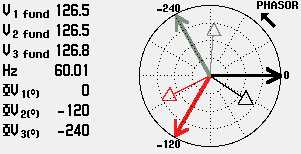

三相電壓可視為三個旋轉向量，下圖為典型三相電壓與電流的相量圖(Phasor Diagram)，其中電壓三相彼此相差120°，由圖亦可了解各相電壓與電流之相位角，為分析與判斷相序之重要分析方式。若其中一者之相序接反，即造成其電壓與電流之角度差錯誤，導致實功率、虛功率計量錯誤，使計量設備或保護監測失去原設計之機制。
三、相序的重要性
相序在電力系統的穩定運行與保護機制中扮演關鍵核心角色，錯誤連接電壓或電流的相序會導致功率計量錯誤。正確的相序可確保各類三相設備（如變頻器、UPS、不斷電系統及保護電驛）依其設計邏輯正常運作，避免誤動作、誤判或保護失效等風險。此外，在電力品質分析中，相序是進行正序、負序與零序分量計算的基礎條件，一旦相序錯誤，將直接導致不平衡分析與故障診斷結果失真，影響後續運轉及保護判斷的準確性。因此，相序不僅是接線正確與否的問題，更是確保整體電力系統可靠度與量測數據可信度的關鍵基礎。
四、相序錯誤對功率量測的影響
相序錯誤不僅是接線問題，而是會「系統性地扭曲所有功率相關計算」，包含功率值、方向、功率因數與電力品質指標，對計量、分析與決策均造成連鎖影響。
電壓與電流接錯相別 → 功率計量嚴重失真
當電壓與電流未正確對應（例如S相電壓對應到T相電流），會導致相位角計算錯誤，使實功率(kW)、虛功率(kvar)及功率因數產生明顯偏差，可能出現功率被高估、低估，甚至出現負功率的異常情形，直接影響電費計算與能源管理判斷。

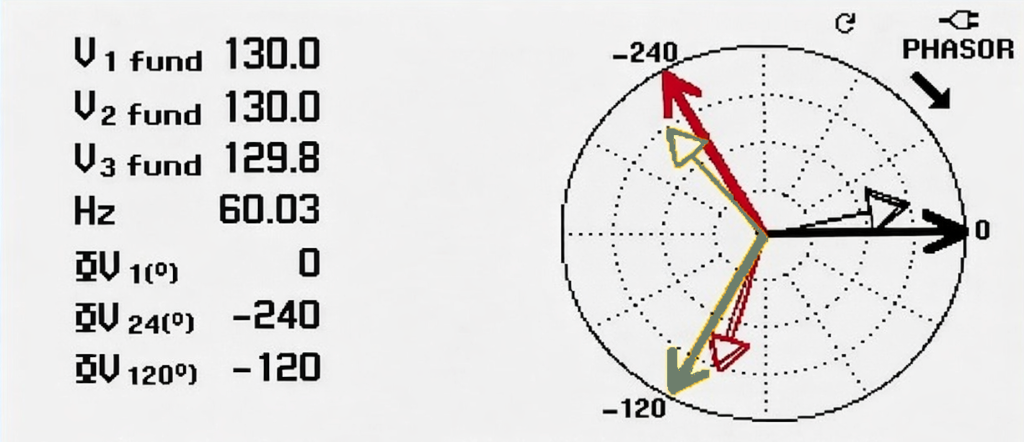

上圖中為應用實例量測的相量圖，其電壓相序接線錯誤，導致其功率潮流計量錯誤。
相序顛倒 → 功率潮流方向誤判
當三相相序由正相序(R→S→T)變為逆相序(R→T→S)時，即使電壓與電流數值正常，系統仍可能將負載誤判為發電端，導致有功功率方向反轉(正負號顛倒)。此情況在需量管理、分散式能源(如太陽能)監測或功率潮流分析中，易造成嚴重誤判。
不平衡分析錯誤 → 電力品質及電能評估失準
電力品質分析(如正序、負序、零序分量與三相不平衡率)皆建立在正確相序基礎上。當相序錯誤時，序分量分解結果將失去物理意義，導致不平衡率、負序電流等指標判讀錯誤，進而影響故障診斷與能源管理。
- 電壓與電流接錯相別 → 功率計量錯誤
- 相序顛倒 → 功率潮流方向錯誤
- 不平衡分析錯誤 → 計量錯誤
五、常見錯誤
比流器接錯相別 → 功率與相位判斷錯誤
在現場施工或維護過程中，常見將某一相的電流訊號接至錯誤的電壓相別（例如 I1 接到 V2）。此類錯誤會導致電壓與電流無法正確對應，使相位角計算失真，進而造成實功率虛率及功率因數計算錯誤。嚴重時甚至會出現功率為負值或功率因數異常(如超出合理範圍)的情況。
電壓或電流相序接反 → 系統判斷方向錯誤
當三相電壓或電流的相序接反(如 L2 與 L3 對調)，會使系統由正相序(L1 → L2 → L3)變為逆相序(L1 → L3 → L2)。此時，不僅可能導致三相設備運作異常(如馬達反轉)，也會使電力量測系統誤判功率流向，造成實功率正負號錯誤，影響能源流向分析與需量管理判斷。
電壓與電流不同步 → 接線相別不一致
當電壓與電流分別採用不同相序(例如電壓為L1 → L2 → L3，而電流為L1 → L3 → L2)，或接線過程中未維持一致對應關係時，將導致整體三相系統的向量關係錯亂。此情況下，所有基於相位關係的計算(包含功率、功率因數、不平衡率及序分量分析)皆會全面失真，是現場最難察覺且影響最嚴重的接線錯誤之一。
上述錯誤多發生於初次安裝、CT 更換、盤內改線或設備維護後，建議搭配相序檢測與向量圖確認功能，於系統上電前完成接線驗證，以確保量測數據的正確性與可靠性。
- 比流器接錯相別
- 電壓或電流相序接反
- 電壓電流不同步
六、診斷方式
相序的正確性可透過儀器量測與相量分析進行快速判斷。最基本的方法是使用相序表或電力品質分析儀，量測三相電壓之相位關係，判斷其為正相序(R→S→T)或逆相序(R→T→S)。進一步而言，透過相量圖可同時觀察電壓與電流的相位關係，確認各相是否正確對應。
實務上，應於設備安裝送電、CT 更換、盤內改線或設備維護後進行下列基本判斷：
- 電壓相序是否正確
- 比流器是否接錯相別或方向反向
- 電壓與電流是否對應一致
此外，亦可透過功率與功率因數的合理性進行輔助判斷，例如當負載為耗能設備卻顯示負功率，或功率因數異常偏離時，即可能存在相序或接線錯誤。透過上述量測與分析方式，可在設備運行前即時發現問題，避免量測誤差與系統異常。
